一、相关要求

为贯彻《中华人民共和国环境保护法》和《中华人民共和国水污染防治法》，保护生态环境，保障人体健康，生态环境部于2019年12月24日，发布了《HJ/T15-2019 水污染源在线监测系统（CODCr、NH3-N 等）安装技术规范》和《HJ 353-2019 水污染源在线监测系统（CODCr、NH3-N 等）安装技术规范》、《HJ 354-2019 水污染源在线监测系统（CODCr、NH3-N等）验收技术规范》、《HJ355-2019水污染源在线监测系统 （CODCr、NH3-N 等）运行技术规范》、《HJ/T 92-2002 水污染物排放总量监测技术规范》。在《安装技术规范》中，提出了在线监测系统的组成中，需要有流量监测单元，对于需测定流量的排污单位，要建设明渠标准化计量堰（槽），并且堰槽的建设应能够进行明渠流量计比对工作，推荐三角堰、矩形堰及巴歇尔槽。在《验收技术规范》中，对水污染源流量监测单元的验收方法提出了具体的要求，分为液位误差比对和流量误差比对，具体如下：

1.液位误差比对：用便携式明渠流量计比对装置（液位测量精度≤0.1mm）和超声波明渠流量计测量同一水位观测断面处的液位值，进行比对试验，每2 min记录一次数据对，连续记录6次，计算每一组数据对的误差值Hi，选取最大的Hi作为流量计的液位比对误差。
2.流量误差比对：用便携式明渠流量计比对装置和超声波明渠流量计测量同一水位观测断面处的瞬时流量，进行比对试验，待数据稳定后，开始计时，计时10 min，分别读取明渠流量比对装置该时段内的累积流量F1和超声波明渠流量计该时段内的累积流量F2，按公式计算流量比对误差ΔF。

二、仪器简介

    TC-A690型便携式明渠流量计是一种专为水文监测、农业灌溉、江河流量监测、工业污水、市政给排水、水政水资源等行业流速/流量测量的一种便携式测量仪表。该流量计采用了特殊的超微功耗设计方案，全数字信号处理技术，使得仪表测量更加稳定可靠，测量精度高，可广泛用于水文、水利、农灌、给排水等需要经常移动测量而且现场又无电源的场合。

TC-A690型便携式明渠流量计是完全依照《HJ 353-2019 水污染源在线监测系统（CODCr、NH3-N 等）安装技术规范》、《HJ 354-2019 水污染源在线监测系统(CODCr、NH3-N等)验收技术规范》、《HJ355-2019水污染源在线监测系统 （CODCr、NH3-N 等）运行技术规范》、《HJ/T 92-2002 水污染物排放总量监测技术规范》的要求设计的，通过TC-A690型便携流量计对现场进行比对任务，轻松快捷，用户只需要输入现场的数据即可。

三、仪器特点

(1)适应于十种基本堰型：三角堰、矩形堰、等宽堰、巴歇尔槽、矩形宽顶堰、圆缘宽顶堰、梯形薄壁堰、无 喉道槽、三角形剖面堰、平坦V型堰；

(2)高精度信号采集模块，24位采集精度，测量数据真实有效；

(3)大屏幕彩色液晶触摸屏，触控引导式操作，操作过程简便；

(4)可实时测量环境大气压力和温度；

(5)友好的人机交互界面，图文结合，无需专业知识即可对仪器进行操作；

(6)仪器带有微型打印机，可现场直接打印测量数据；

(7)可直接将数据导出至U盘，便于用户对数据进行统计分析；

(8)可存储20000次的测量历史记录；

(9)内含大容量锂电池，一次充电可连续测量90小时；

(10)流量计内置智能化电源管理系统，延长电池使用寿命；

(11)手提箱式设计，整机重量轻，方便用户携带，防水等级IP65。

(12)可设置开机密码，有效保护数据安全；

四、技术参数

流量测量范围：0~40m3/S；

流量测量频次：3次/秒；

液位分辨率：0.1mm；

液位测量误差：≤1mm；

流量测量误差：≤±1%；

信号输出方式：USB；

工作环境湿度：≤ 85%；

工作环境温度：—10℃~＋50℃；

工作电源：AC 220V ±15%；

内置电池：DC 12V，锂电池；电池供电连续工作时间：90小时；

外形尺寸：280mm×230mm×120mm；

整机重量：2.1Kg。

六、仪器配置

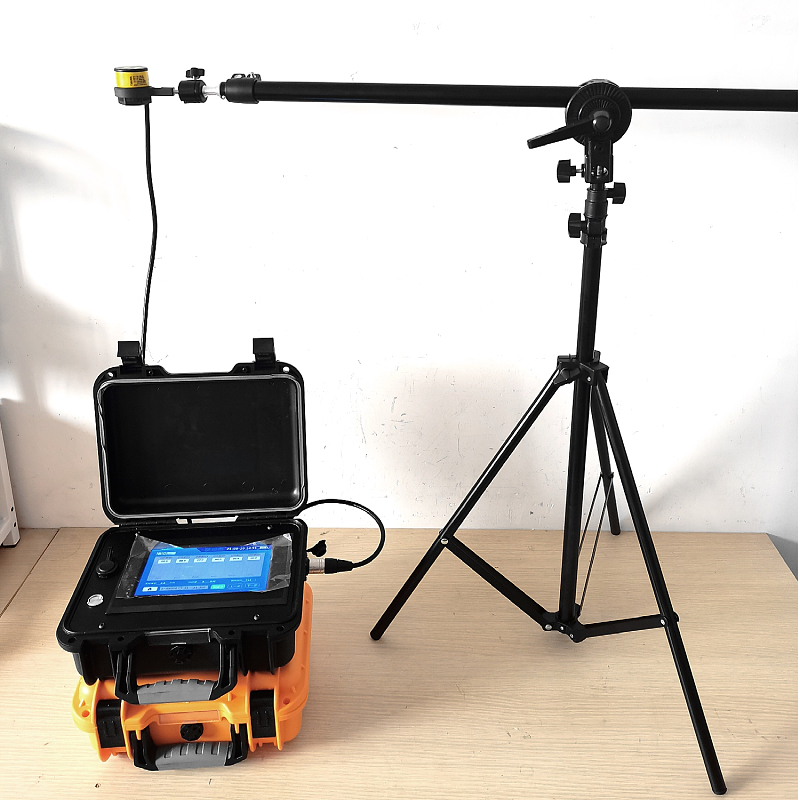

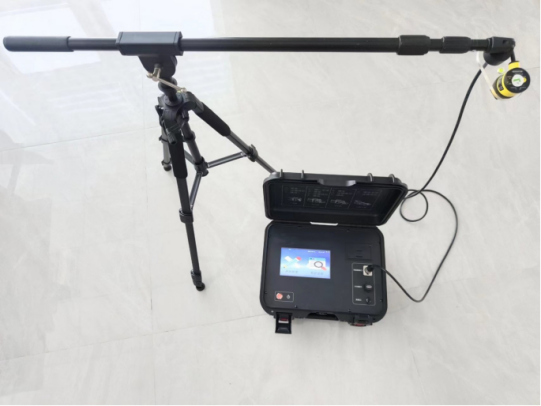

主机1台、三脚架1个、超声波传感器1个、延长线1根、便携包1个、电源适配器1个、U盘1个、2m卷尺1个、说明书1份、合格证保修卡1份
