QT203MY型模拟标准烟羽图
产品详情
模拟标准烟羽图/林格曼烟气黑度烟羽图
一、 产品概述
1.1产品介绍
模拟标准烟羽图，是应用于<HJ1287-2023>, 固定污染源废气烟气黑度的测定林格曼望远镜法由于标准烟非常难于制作，切及易变动，因此利用灰度法，制作此模拟标准烟羽图来代替真实烟羽。
1.2主要技术指标
林格曼黑度等级：1~4级
外形尺寸：60×90×1.2cm（宽×高×厚）
1.3性能参数
1. 林格曼烟羽图4个+4个立式支架；
2. 观测距离30～1000米；
1.4.安装
1.验收
开箱后，请核对仪器的设备和附件与装箱单是否相符。如有损坏或缺件，请立即与厂方联系。

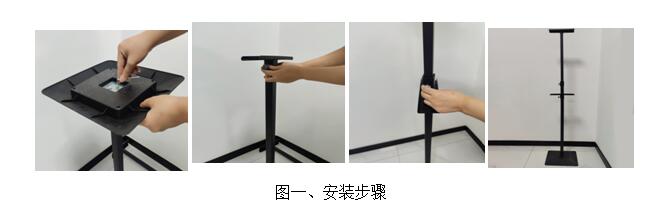

2.安装
a. 从包装箱内取出林格曼烟羽图和配件。
b. 将支架与底座螺纹连接。
c. 固定底座之后安装支架平台底部卡扣，继续安装支架顶部平台并拧紧卡扣螺帽使其固定，平板支架安装完成，固定烟羽图即可使用。
二、林格曼图板

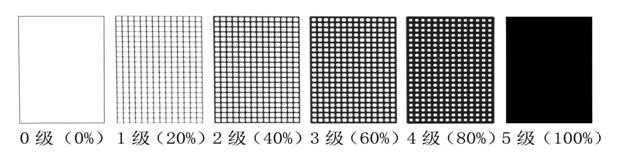

林格曼烟气浓度图是十九世纪末法国的林格曼(Ringelmann)提出的。这种方法是把图放置在适当的位置上，使图上的黑度与烟气的黑度（或不透光度）相比较，凭视觉进行评价。林格曼图有多种规格，我公司绘印的是通用标准形式，它由14cm×21cm的黑度不同的六小块组成。除全白与全黑两块外，其他四块是在白色背底上画上不同宽度的黑色条格。根据黑色条格在整个小块中所占的面积的百分数分成0至5的林格曼级数。0级是全白，5级是全黑，1级是黑色条格占整块面积的20%，2级占40%，以此类推，如图所示。
三、模拟标准烟羽图
用灰度图板制作出模拟标准烟羽图，模拟1-4级的林格曼对应的烟，低于1级视为0，高于4级则视为5。
四、使用方法
1. 把模拟标准烟羽图置于观测者前30米处，有条件将图板高于观察者，使观察者视角在15°-30°为好。观察前将安装好的林格曼烟气浓度图及其三脚架放置在平稳的地方，并用手扶稳，以免倾倒。使用时图面上不要加任何覆盖层，以免削弱图面的照明。如图面被弄脏或褪色，应立即换掉，以免影响观察的精度。 2. 应在白天进行观察，放置三脚架时应使图面面向观察者。 3. 观察烟气力求在比较均匀的天空照明下进行。如在太阳光照射下观察，应尽量使照射光线与视线成直角。光线不应来自观察者的前方或后方。白色的方块提供一个有关照明的指标，用于发现图上任何遮阴、照明不均匀及雨斑或别的污点。如在阴霾的情况下观察，由于天空背景较暗，在读数时应根据经验取稍偏低的级数。 模拟标准烟羽图，是应用于<HJ1287-2023>, 固定污染源废气烟气黑度的测定林格曼望远镜法由于标准烟非常难于制作，切及易变动，因此利用灰度法，制作此模拟标准烟羽图来代替真实烟羽。
